1、裝置具有過壓、過流、零位啟動、系統失諧(閃落)等保護功能
2、整個裝置單件重量很輕，最大不超過40kg，便于現場移動搬運
3、工作模式為：全自動模式、手動模式、自動調諧手動升壓模式
一、產品概述：

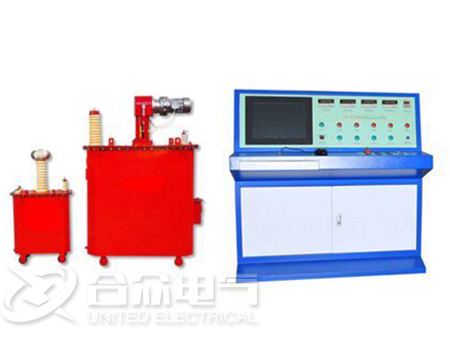

HZTG-XZ工頻調感式諧振試驗裝置，主要針對11kV/30MW水輪發電機的交流耐壓試驗設計制造。電抗器采用兩只分開設計 該裝置主要由變頻控制電源、勵磁變壓器、電抗器、電容分壓器組成。
產品別名： 工頻諧振、工頻串聯諧振、調感式串聯諧振、工頻調感式串聯諧振、串聯諧振變壓器、串聯諧振試驗設備、發電機交流耐壓諧振升壓裝置。
二、產品特點：
1、裝置具有過壓、過流、零位啟動、系統失諧(閃落)等保護功能，過壓過流保護值可以根據用戶需要設定，試品擊穿閃落時閃落保護動作并能記下閃落電壓值，以供試驗分析
2、整個裝置單件重量很輕，大不超過40kg，便于現場移動搬運
3、裝置具有四種工作模式，方便用戶根據現場情況靈活選擇，提高試驗速度 工作模式為：全自動模式、手動模式、自動調諧手動升壓模式
4、能存儲和異地打印數據，存入的數據編號是數字，方便的幫助用戶識別和查找
5、裝置自動掃頻時頻率起點可以在規定范圍內任意設定，掃頻方向可以向上、向下選擇，同時液晶大屏幕顯示掃描曲線，方便使用者直觀了解是否找到諧振點。
6、采用了DSP平臺技術，可以方便的根據用戶需要增減功能和升級，也使得人機交換界面更為人性化。
|
額定輸出電壓 |
0～50kV(AC有效值)及以下 |
|
輸出頻率 |
45～65Hz |
|
諧振電壓波形 |
純正弦波，波形畸變率≤1.0% |
|
工作時間 |
滿功率輸出下，一般連續工作時間5min |
|
品質因素 |
10～40 |
|
頻率調節靈敏度 |
0.1Hz，不穩定度＜0.05% |
|
最大試驗容量 |
5000kVA及其以下 |
|
工作電源 |
AC220V或380V±10%，工頻50Hz±5% |
系列產品配置及適用范圍：
|
產品型號名稱 |
適用范圍(出口電壓20kV及以下電壓等級的發電機或電機的交流耐壓試驗，頻率：50Hz±2Hz) |
||||
|
變頻控制臺 |
電抗器 |
激勵變壓器 |
分壓器 |
適用對象 |
|
|
HZTG-XZ-100/50 |
10kW/220V |
50kV/1A一臺 |
10kW/5kV |
50kV/500pF |
發電機0.07～0.13uF |
|
50kV/1A一臺 |
|||||
|
HZTG-XZ-150/50 |
15kW/380V |
50kV/1.5A一臺 |
15kW/5kV |
發電機0.13～0.2uF |
|
|
50kV/1.5A一臺 |
|||||
|
HZTG-XZ-225/50 |
25kW/380V |
50kV/1.5A兩臺 |
25kW/5kV |
發電機0.2～0.27uF |
|
|
50kV/1.5A一臺 |
|||||
|
HZTG-XZ-350/50 |
30kW/380V |
60kV/2A兩臺 |
30kW/5kV |
發電機0.27～0.33uF |
|
|
名稱 |
數量 |
單位 |
|
變頻電源 |
1 |
臺 |
|
激勵變壓器 |
1 |
臺 |
|
固定電抗器 |
2～8 |
臺 |
|
調感電抗器 |
1 |
臺 |
|
分壓器 |
1 |
臺 |
|
負載電容 |
1 |
臺 |
|
分壓器信號線 |
1 |
套 |
|
專用連接線 |
若干 |
根 |
|

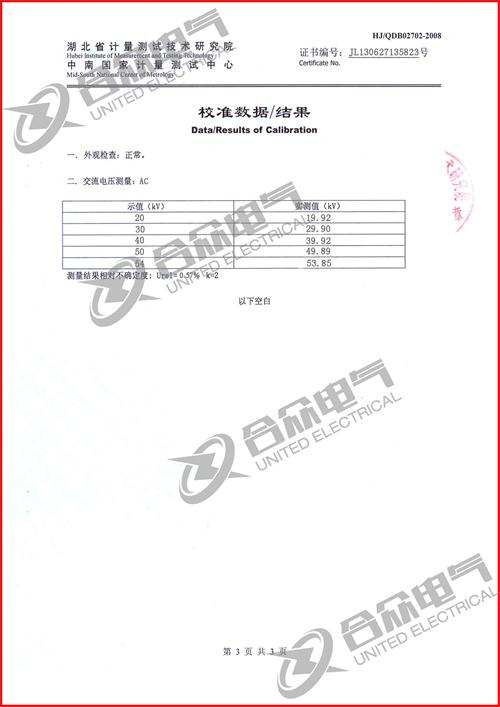

檢驗報告 |
1 |
份 |
|
說明書 |
1 |
本 |
|
合格證 |
1 |
張 |
注： 1.產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知，如有盜用或復印行為，將追究法律責任。
2.了解更多產品信息請進入產品中心，服務熱線：400-027-8848。
注： 1.產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知，如有盜用或復印行為，將追究法律責任。
2.了解更多產品信息請進入產品中心，服務熱線：400-027-8848。
|
額定輸出電壓 |
0～50kV(AC有效值)及以下 |
|
輸出頻率 |
45～65Hz |
|
諧振電壓波形 |
純正弦波，波形畸變率≤1.0% |
|
工作時間 |
滿功率輸出下，一般連續工作時間5min |
|
品質因素 |
10～40 |
|
頻率調節靈敏度 |
0.1Hz，不穩定度＜0.05% |
|
最大試驗容量 |
5000kVA及其以下 |
|
工作電源 |
AC220V或380V±10%，工頻50Hz±5% |
系列產品配置及適用范圍：
|
產品型號名稱 |
適用范圍(出口電壓20kV及以下電壓等級的發電機或電機的交流耐壓試驗，頻率：50Hz±2Hz) |
||||
|
變頻控制臺 |
電抗器 |
激勵變壓器 |
分壓器 |
適用對象 |
|
|
HZTG-XZ-100/50 |
10kW/220V |
50kV/1A一臺 |
10kW/5kV |
50kV/500pF |
發電機0.07～0.13uF |
|
50kV/1A一臺 |
|||||
|
HZTG-XZ-150/50 |
15kW/380V |
50kV/1.5A一臺 |
15kW/5kV |
發電機0.13～0.2uF |
|
|
50kV/1.5A一臺 |
|||||
|
HZTG-XZ-225/50 |
25kW/380V |
50kV/1.5A兩臺 |
25kW/5kV |
發電機0.2～0.27uF |
|
|
50kV/1.5A一臺 |
|||||
|
HZTG-XZ-350/50 |
30kW/380V |
60kV/2A兩臺 |
30kW/5kV |
發電機0.27～0.33uF |
|
|
名稱 |
數量 |
單位 |
|
變頻電源 |
1 |
臺 |
|
激勵變壓器 |
1 |
臺 |
|
固定電抗器 |
2～8 |
臺 |
|
調感電抗器 |
1 |
臺 |
|
分壓器 |
1 |
臺 |
|
負載電容 |
1 |
臺 |
|
分壓器信號線 |
1 |
套 |
|
專用連接線 |
若干 |
根 |
|
檢驗報告 |
1 |
份 |
|
說明書 |
1 |
本 |
|
合格證 |
1 |
張 |
注： 1.產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知，如有盜用或復印行為，將追究法律責任。
2.了解更多產品信息請進入產品中心，服務熱線：400-027-8848。
注： 1.產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知，如有盜用或復印行為，將追究法律責任。
2.了解更多產品信息請進入產品中心，服務熱線：400-027-8848。
更多 工頻調感式諧振試驗裝置 HZTG-XZ 相關的技術方案，及使用操作方法說明書，正在更新中.....
您也可以直接點擊在線客服聯系我們，或撥打免費服務熱線：400-027-8848，獲取更多 工頻調感式諧振試驗裝置 HZTG-XZ 相關技術方案及服務支持。
