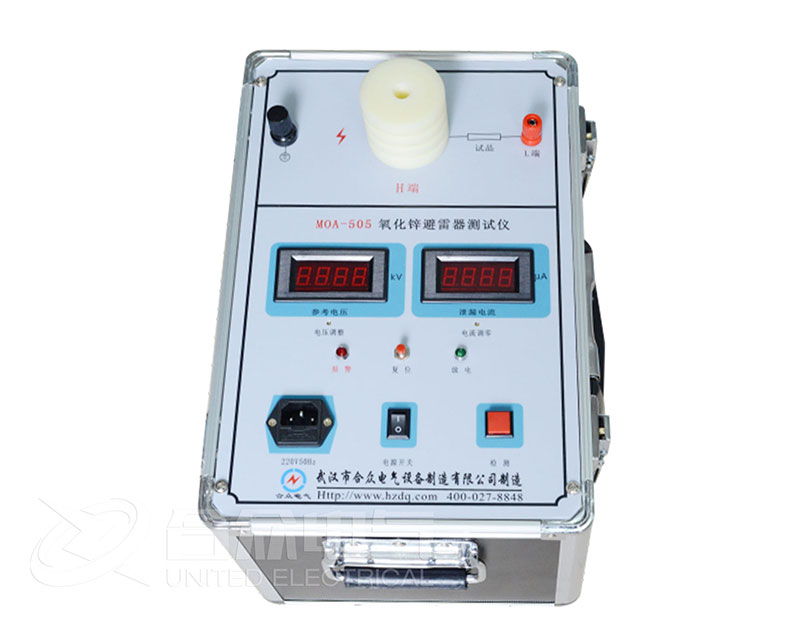

氧化鋅避雷器測試儀依賴電壓基準信號，高速采集基準電壓和避雷器泄漏電流，通過諧波分析法，進行快速傅立葉變換，分別計算阻性分量(基波、諧波)，容性分量等。

  阻性電流基波= 全電流基波?cosφ，φ為全電流對電壓基波的相角差

  氧化鋅避雷器測試儀基準電壓采集：采集PT二次側電壓，通過有線或無線方式將信號發送給主機。接PT二次電壓是通過A、B、C、N三相四線制接法，三相電壓峰值范圍為0-100V。

  氧化鋅避雷器測試儀避雷器泄漏電流測試：主機采集氧化鋅避雷器泄漏電流，并接收PT電壓發送機電壓信號，經過FFT計算獲得氧化鋅避雷器的特征數據。主機采集電流分為0-2mA和2-10mA兩檔,通過三根A、PE線，B、PE線，C、PE線接在三相氧化鋅避雷器的計數器兩端。

  氧化鋅避雷器測試儀數據通信方式：兩機之間的通信可選擇有線同步，無線同步，無電壓三種方式。有線同步方式的測試精度最高，無線同步方式其次，兩機距離近時建議使用有線同步方式;遠距離時使用無線同步方式;無PT時采用無電壓方式，默認B相全電流超前B相電壓83.5度。

  氧化鋅避雷器測試儀實驗數據分析及故障診斷及避雷器性能判斷

  (1) 阻性電流的基波成分增長較大，諧波的含量增長不明顯時，一般表現為污穢嚴重或受潮。

  (2) 阻性電流諧波的含量增長較大，基波成分增長不明顯時，一般表現為老化。

  (3) 僅當避雷器發生均勻劣化時，底部容性電流不發生變化。發生不均勻劣化時，底部容性電流增加。避雷器有一半發生劣化時，底部容性電流增加最多。

  (4) 相間干擾對測試結果有影響，但不影響測試結果的有效性。采用歷史數據的縱向比較法，能較好地反映氧化鋅避雷器運行情況。

  (5) 避雷器性能可以從阻性電流基波判斷，也可以從電流電壓相角差Φ判斷更有效，因?yàn)?0°-Φ相當于介損角。如果規定阻性電流小于總電流的25%，對應的φ為75°。
