電纜故障測試儀功能齊全，測試故障安全、迅速、準確測試精度高。
可任意改變雙光標的位置，直接顯示故障點與測試點的直接距離或相對距離。
智能化程度高，測試結果以波形及數據自動顯示在大屏幕液晶顯示屏上，判斷故障直觀。
一、產品概述：
電纜故障測試儀 HZXT-710 電力電纜故障檢測儀，是一套綜合性的電纜故障探測儀器，能對電纜的高阻閃絡故障，高低阻性的接地，短路和電纜的斷線，接觸不良等故障進行測試，若配備聲測法定點儀，可準確測定故障點的精確位置。特別適用于測試各種型號、不同等級電壓的電力電纜及通信電纜故障。執行標準：DL/T849.123-2004。
電纜故障測試儀 HZXT-710 電力電纜故障檢測儀包括高壓設備：放電取樣器、工頻高壓試驗裝置、脈沖貯能電容器、成套專用測試線等。
電纜故障測試儀 HZXT-710 電力電纜故障檢測儀，是維護各種電力電纜及通訊電纜的重要工具。電纜故障檢測測試系統采用了多種電纜故障的探測方式，應用當代先進的電子技術成果和器件，采用計算機技術及特殊性電子技術，結合本公司長期研制電纜測試儀的成功經驗，而推出的高科技，智能化，功能全的全新產品。
產品別名： 電力電纜故障檢測測試儀，電纜故障檢測儀、高壓電纜故障測試儀、電纜故障儀、定點儀、路徑儀、電纜故障尋徑儀、 電纜故障尋蹤儀、便攜式電纜故障定位系統 、電纜故障閃測儀、電纜故障定點儀、電纜路徑儀。
二、產品特點：
1、功能齊全，測試故障安全、迅速、準確。儀器采用低壓脈沖法和高壓閃絡法探測，可測試 電纜的各種故障，尤其對電纜的閃絡及高阻故障可無需燒穿而直接測試。如配備聲測法定點儀，可準確測定 故障的精確位置。
2、測試精度高，儀器采用高速數據采樣技術，A/D采樣速度為100MHz，使儀器讀取分辨率為1m，探測盲區為1m。
3、智能化程度高，測試結果以波形及數據自動顯示在大屏幕液晶顯示屏上，判斷故障直觀。并配有全中文菜單顯示操作功能，無需對操作人員作專門的訓練。
4、具有波形及參數存儲，調出功能，采用非易失性器件，關機后波形、數據不易失。
5、具有雙蹤顯示功能，可將故障電纜的測試波形與正常波形進行對比，有利于對故障進一步判斷。
6、具有波形擴展比例功能，改變波形比例，可擴展波形進行精確測試。
7、可任意改變雙光標的位置，直接顯示故障點與測試點的直接距離或相對距離。
8、具有根據不同的被測電纜隨時修改傳播速度功能。
9、小體積便攜式外形，內裝可充電的電池供電，方便攜帶和使用。

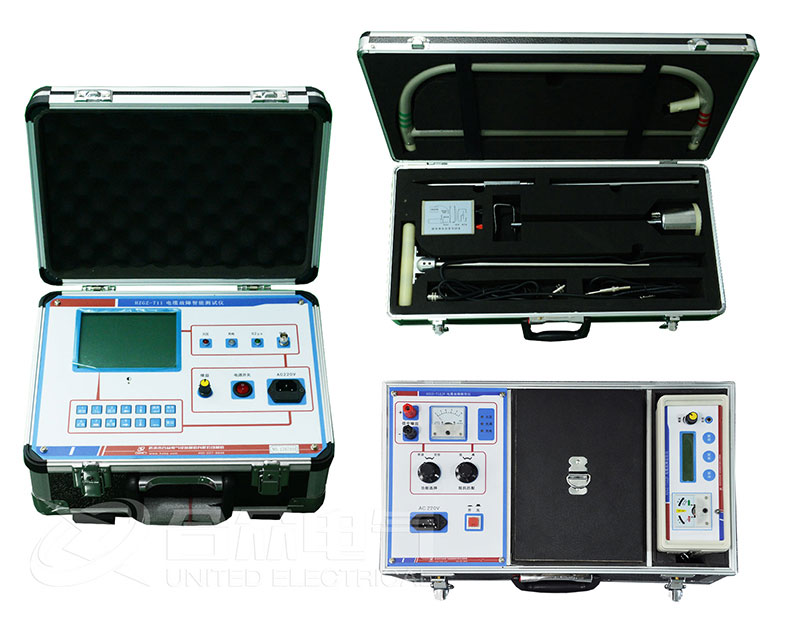

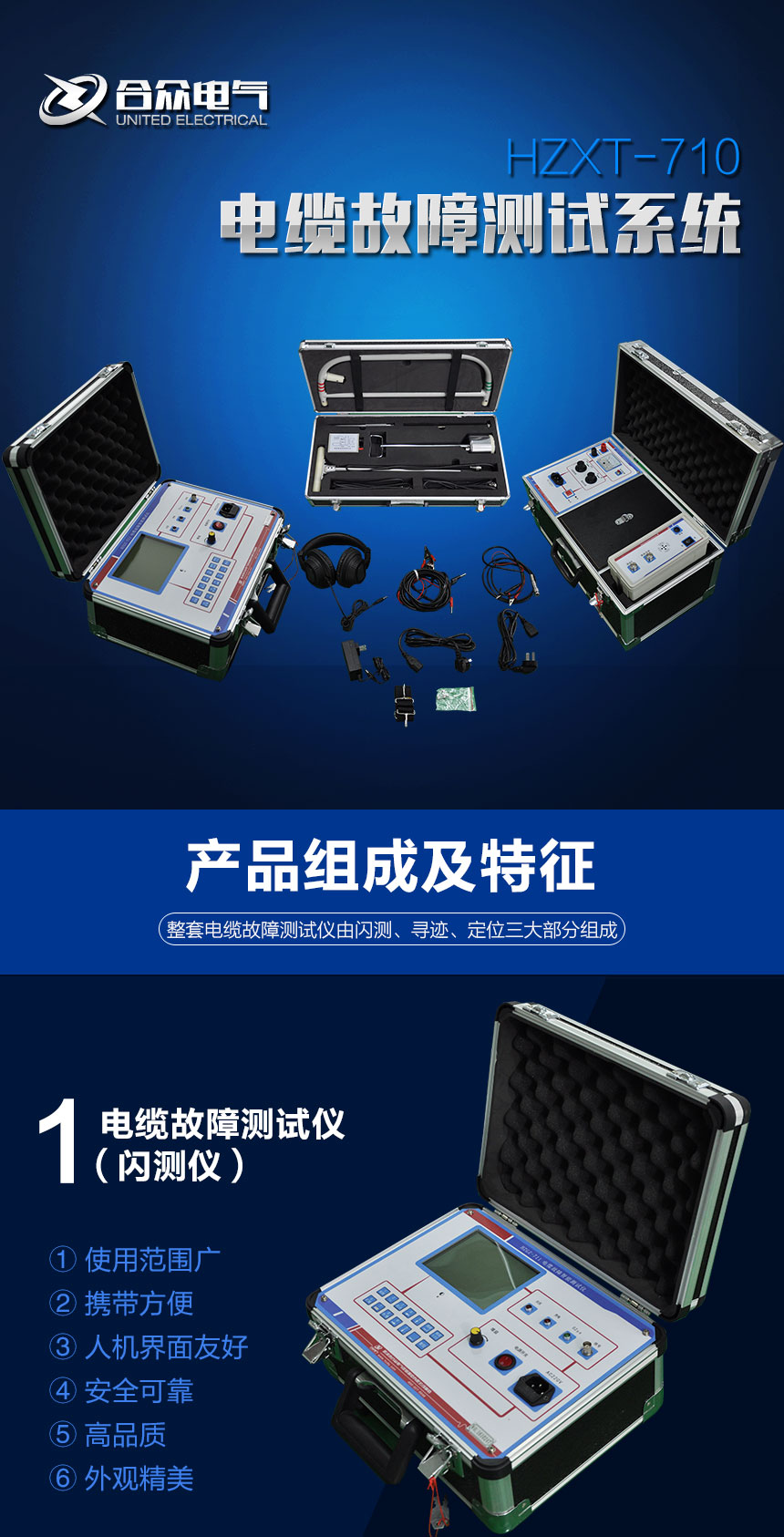

電力電纜故障檢測測試儀，由直流高壓裝置，電纜尋跡及故障定位儀，電纜故障智能測試儀，電纜識別儀，遙控型高壓電纜安全刺扎器組成一套完整的測試系統。
直流高壓裝置是電纜故障檢測系統的組成部分，用于當使用沖擊閃絡法檢測高阻故障時的輔助高壓電源。

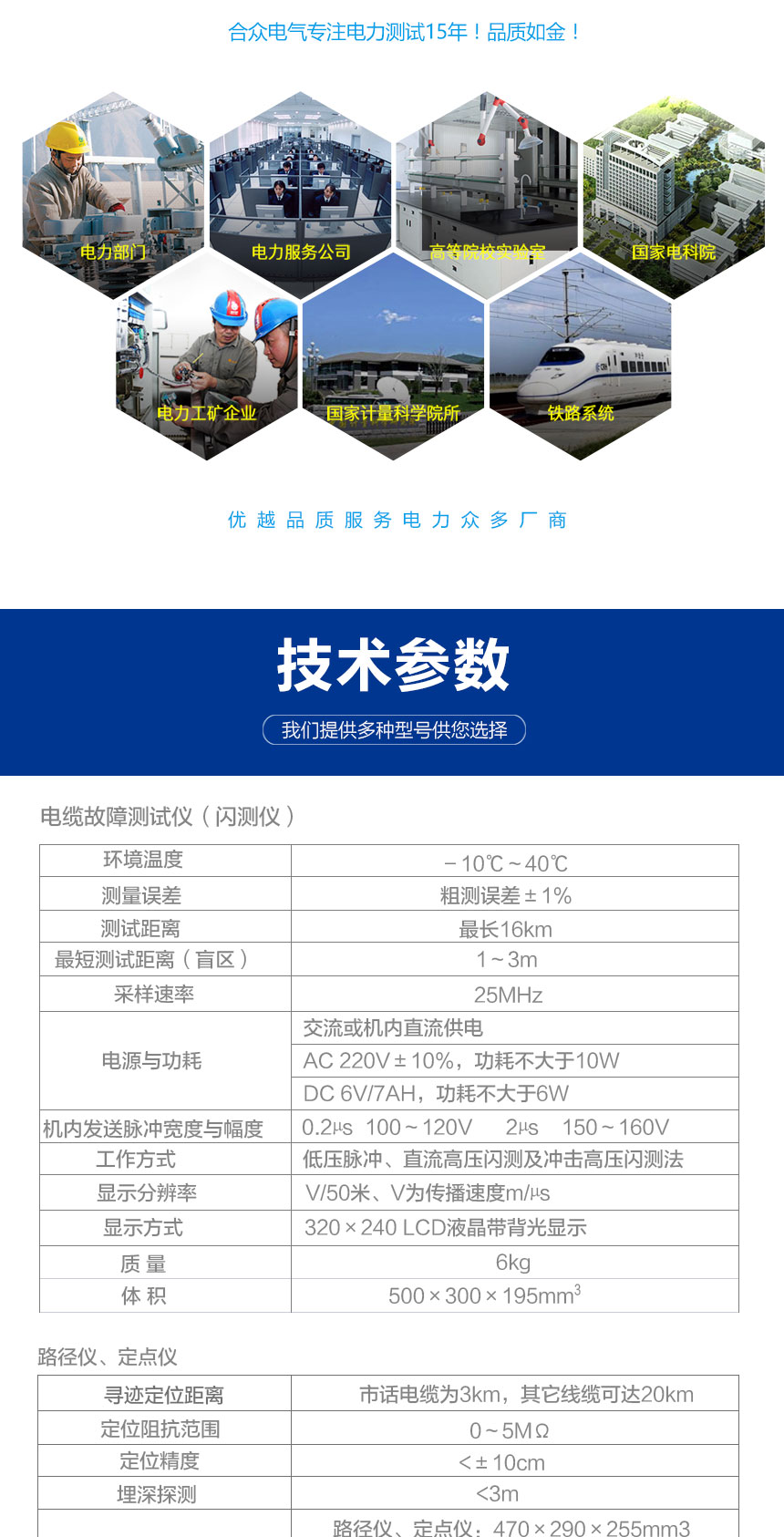

技術參數：
輸入電源AC 220V，50Hz輸出電壓DC 0~50kV
額定功率3kVA環境溫度0~40oC
環境濕度<75%RH海拔高度<1000m
絕緣等級A級重量50 kg

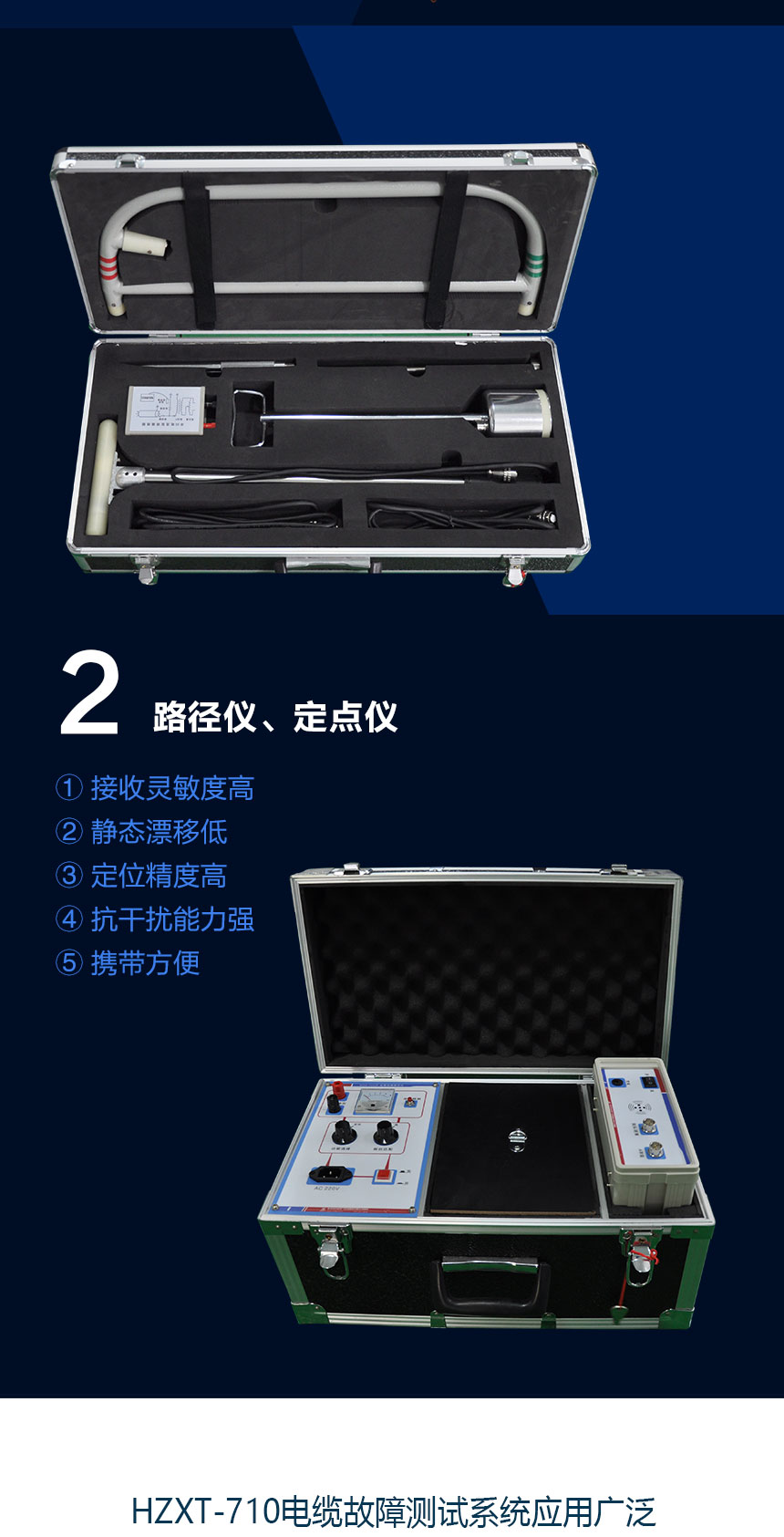

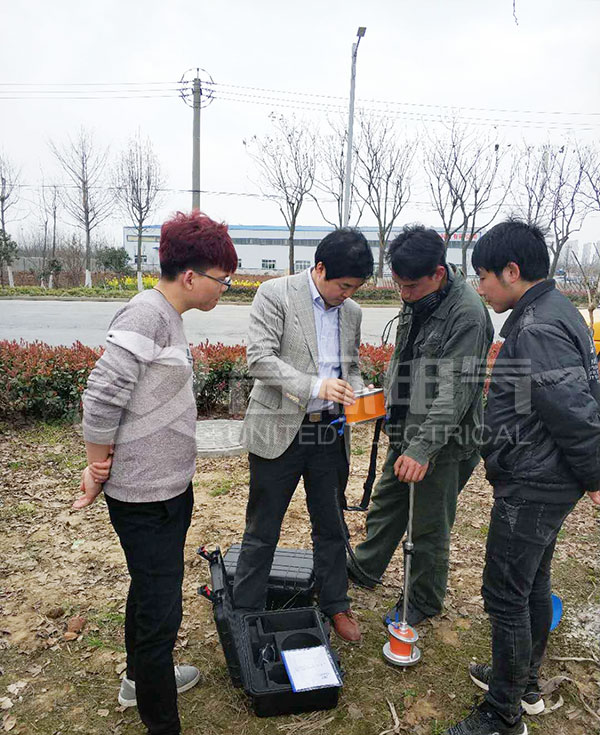

電纜尋跡及故障定位儀
由HZ-2015F型發射機和HZ-2015J型接收機及感應式探頭、電位差式探測架等組成。儀器采用電磁感應方法對光纜、電纜進行路由尋跡及埋深測試，采用電位差方法對光纜、電纜進行故障定位測試。適用于具有金屬導體(線對、護層、屏蔽層)的各種光纜、電纜的路由、埋深及對地絕緣不良點的定位測試。它是郵電通信系統以及部隊、鐵路、礦山、油田、機場、航運等單位的線路故障專用測試儀。
功能特點：接收靈敏度高、靜態漂移小、抗干擾能力強、準確度高、工作穩定、交直流兩用、液晶數字顯示
技術參數
探測路由及故障最遠定位距離線徑小于0.5電纜為3km，其它電纜可達20 km
準確定點的故障絕緣阻值0-50MΩ
定位測試準確度≤±10cm
探測電纜深度≤3m

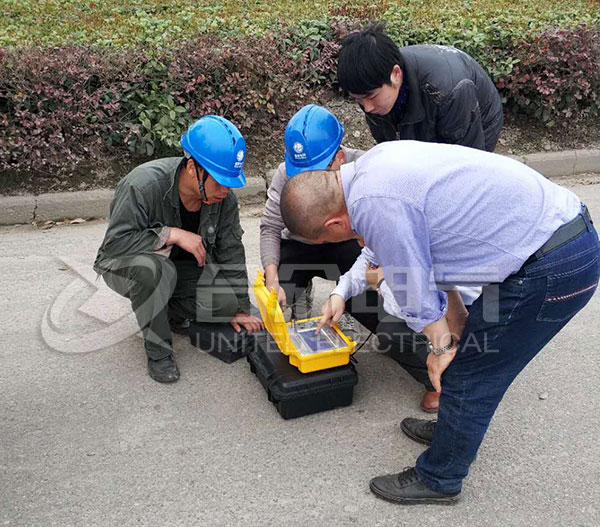

電纜故障智能測試儀
功能齊全，測試故障安全、迅速、準確。儀器采用低壓脈沖法和高壓閃絡法進行探測，可測試電纜的各種故障，對電力電纜的閃絡及高阻故障無需燒穿而直接測試。如配備聲點儀，可準確測定故障點的位置。
測試精度高。儀器采用高速數據采樣技術，讀取分辨率1m。智能化程度高。測試結果以小型及數據自動顯示在大屏幕液晶顯示屏上，判斷故障直觀。并配有菜單顯示操作功能，無需對操作人員作專門的訓練。
具有波開及參數存儲、調出功能。采用非易失性器件，關機后波形、數據不易失。
具有雙蹤顯示功能。可將故障電纜的測試波形與正常波形進行對比，有利于對故障的進一步判斷。
具有波形擴展比例功能。改變波形比例，可擴展波形進行精確測試。
控制測量光標，可自動沿線搜索，并在故障波形的拐點處自動停下。
可任意改變雙光標的位置，直接顯示故障點與測試點的直接距離或相對距離。
具有打印功能。將測試的結果打印存檔。
技術參數
最遠測試距離32km探測盲區1m
讀數分辨率1m功 耗5VA
體 積325×165×225mm3重 量4Kg
電纜識別儀
電纜識別儀是用于在電力電纜架設、遷移維護以及故障處理中將某一特定電纜從一束電纜中識別出來的專用儀器。它在識別某一特定電纜時除了將電流方向作為標準，還將電流幅度值作為判斷標準，這種雙重判斷標準更可能可靠準確地識別電纜。該儀器是一小型化手提式、緊湊型設備，裝在鋁合金箱內，由一個發生器，一個帶卡鉗的接收機及連線構成。
技術參數
儀器供電電纜識別儀主機由交流220V供電，接收機由一節9V電池供電
卡鉗是一電流交換器，鉗口內口尺寸為120mm，在卡鉗內感應出電壓，電壓幅度由電流強度決定，其極性由電流方向決定

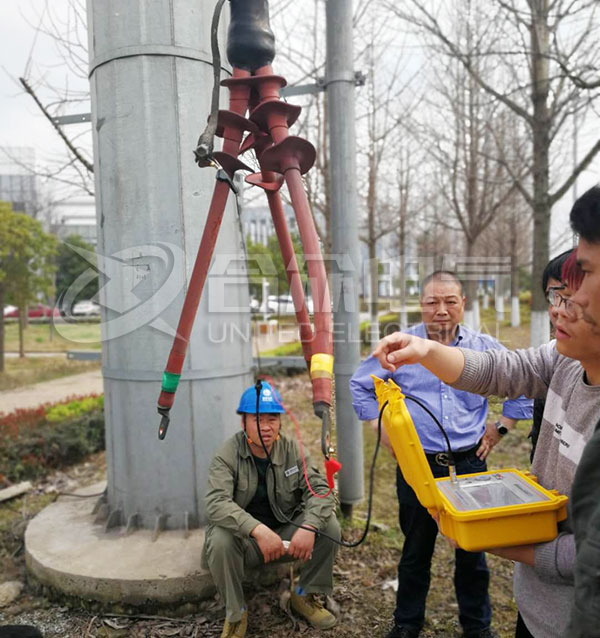

遙控型高壓電纜安全刺扎器
多年以來，電纜運行與維護部門對電纜刺扎，均按照行業標準DL409-91第234條要求，采用人工刺扎，一旦電纜識別出錯，誤刺扎帶電運行電纜將造成極大的危害。
我公司推出HZ-2015S電纜識別儀配套產品——HZ-2015C遙控型高壓電纜安全刺扎器，徹底解決了現場安全刺扎的問題，杜絕了不安全事故的發生。
功能特點
雙鍵遙控操作，雙重保護開關按鍵。
機械、電子多重保護設計，安全可靠。
便攜式結構設計，外形美觀。
技術參數
無線遙控距離≥4米
適用電纜≤Ф125mm的各種電纜
重量約10kg
外形尺寸460mm×380mm×120mm
注：電纜故障識別儀可以根據客戶需求另配
|
名稱 |
數量 |
單位 |
|
HZ-50型直流高壓裝置
|
1 |
臺 |
|
HZXT-710型電纜尋跡及故障定位儀
|
1 |
臺 |
|
HZXT-710型電纜故障智能測試儀
|
1 |
臺 |
|
HZXT-710S電纜識別儀
|
1 |
臺 |
|
HZXT-710遙控型高壓電纜安全刺扎器
|
1 |
臺 |
企業產品嚴格按照國際、國家標準及行業規程生產，通過國家、各省級、市級電力研究所、計量中心及電力權威部門的檢測，全面通過ISO9001國際質量管理體系認證、中華人 民共和國制造計量器具許可證、GB/T19001-2008質量等管理體系要求。
注： 1.產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知，如有盜用或復印行為，將追究法律責任。
2.了解更多產品信息請進入產品中心，服務熱線：400-027-8848。
我們將嚴格按照《質量及售后服務承諾書》執行相關產品服務，切我們一如既往地深信優質、系統、全面、快捷的服務是企業發展的基礎。經過多年的不斷探索和進取，我們形成了"以客戶為核心、以質量為企業的第一生命"的服務理念。并以嚴格的質量管理、先進的技術創建國內一流的服務企業為目標，制定了"規范管理制度，嚴格過程控制，保證產品質量，服務顧客滿意"的質量方針，多年來堅持"用戶第一"的原則，構建良好的銷售、售后服務體系，為客戶提供更優質的售前、售中及售后服務!
我們的售后服務承諾是：“3個月內包退，1年內包換、3年免費維修，終身維護”。在未來的日子里，我們將一如既往的堅持三類星級服務！
注：產品詳細信息以實物為準，請購買前與銷售人員進行確認，具體型號參數請參考說明書。
本服務承諾最終解釋權歸武漢市合眾電氣設備制造有限公司所有。
如有任何疑問，歡迎致電：400-027-8848。
