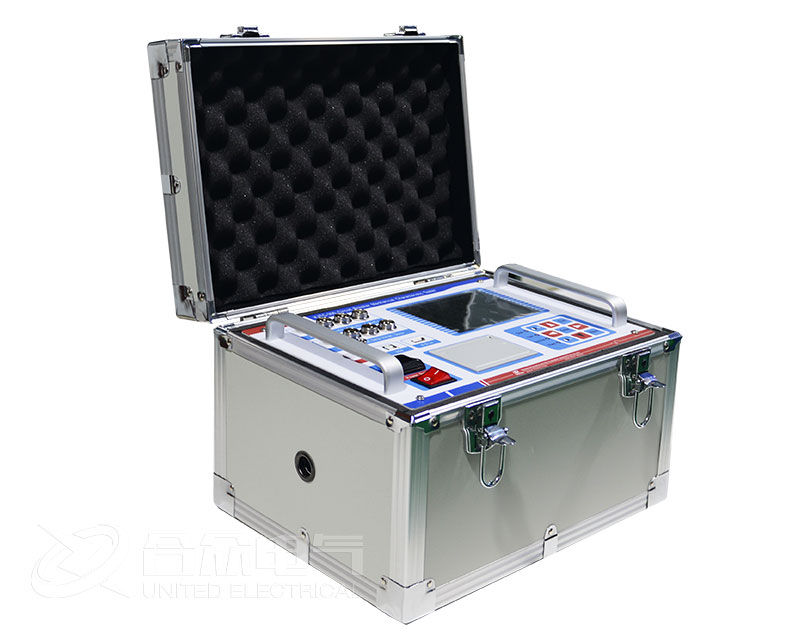

高壓開關動特性測試儀外同步的使用說明

  如果被測開關的驅動繼電器電流大于10A，應使用外同步方式;即不用本機提供的分、合控制，而使用被測開關本身分、合閘控制使開關動作。具體方法如下：

  1、將面板上的撥動開關撥至外同步。

  2、將面板的外觸發端接入被測開關驅動機構的某一點，該點應能反映驅動的動作開始。對高壓開關動特性測試儀來講，在外觸發信號由高電平(+5V)變低電平(0V)時，測試儀即知道測試開始。外觸發可通過接觸器來實現。

  3、按高壓開關動特性測試儀提示操作，當屏幕顯示“正在測試”字樣，此時可啟動被試開關自身的操作機構;信號即可被測試儀測到。

  4、當本機提示“請整定測試時間”字樣時，可用方向鍵選擇測試時間。最大可達到12.5秒，對于外同步方式，是足以滿足測試人員按下測試鍵后，再啟動開關操作機構之間的時間。

  5、外同步方式和內同步測試一樣，被測的斷口信號都要一端接公共端，另一端接“A--L”之中的某一端子。這兩種方式的區別就在于內同步信號由本機提供分、合閘控制；而外同步信號由測試人員進行分、合閘控制，不由本機輸出驅動信號;外同步方式較為靈活，可由測試人員自行掌握。

  如何使用高壓開關動特性測試儀接觸器

  接觸器的選用原則是：額定電流不小于10A，至少有3對常開接點，當接觸器動作時，3對常開接點均應接通。對本測試儀而言，該接觸器可用于控制高壓開關動作，同時給測試儀一個測試開始的信號。接線方式如下：

  1、首先應將現場驅動開關動作的一對端子接至接觸器的一對端子。

  2、然后將本測試儀面板上的“接地端子”和‘外觸發端子”接至接觸器的另一對端子。

  3、由測試人員控制接觸器，在接觸器動作時，即可驅動高壓開關動作，同時給出測試開始信號。

  注意：在接通接觸器動作前，高壓開關動特性測試儀應在外同步狀態(即面板上撥動開關撥至外同步)，且進入“正在測試”狀態。如果測試人員擔心不能在3秒內完成測試工作，可用“↑、↓”鍵整定測試時間。在整定測試時間內，高壓開關動特性測試儀一直等待觸發信號的到來，在觸發信號到來后，測試儀開始測試各斷口信號，直至測試時間完畢。作分閘試驗時，接線與上圖完全相同，僅將合閘線圈端子換成分閘線圈端子。
