例行試驗

外觀檢查，外觀檢查按JB/T 5346的規定。

繞組直流電阻測定，繞組直流電阻測定采用下列方法之一：

a)電橋法(直流)

b)電壓降法(直流)。

根據三相電抗器的電壓和容量，對其繞組直流電阻的不平衡率的要求，油浸式鐵心電抗器按 GB/T6451、干式空心電抗器按 GB/T 10228 的規定(繞組設計數異除外繞組直流電阻測定方法501 的規定。

絕緣電阻及介質損耗因數測量

絕緣電阻測量

油浸式鐵心電抗器絕緣電阻測量 GB/T 6451的規定式心電抗器絕電阻測量 GB/T10228的規定。

絕電阻測量方法按JBT501的規定。

介質損耗因數測量

額定電壓為66kV級的油漫式鐵心電抗器應進行介質損耗因數測量，其數值在20℃時應不大于 1.5%。介質損耗因數測量試驗通常在10~40℃溫度下進行，不同溫度下的介質損耗因數值換算方法按GB/T 6451 的規定。

介質損耗因數測量方法按J/T 501 的規定。

損耗值測定

損耗值測定方法按 JB/T 501 的規定，通常采用功率分析儀、電橋或功率表法，在額定頻率、額定電流下進行測定，并且三相電抗器的三相電流的算術平均值應等于額定電流值；額定損耗值的允許偏差為+15%。

電抗值測定

電抗值測定采用交流電壓、電流法對試品通以額定頻率的三相(或單相)正弦波電流I并測量端子間的電壓U，所得阻抗Z、電抗X。

電抗值的允許偏差為：

a)額定頻率、額定電流下電抗值為 0~+10%；

b)對于油漫式鐵心電抗器，額定頻率、1.8倍額定電流下的電抗值與額定電抗值之差不超過-5%；

c)油浸式鐵心電抗器每相電抗值應不超過三相平均值的土4%，千式空心電抗器每相電抗值不超過三相平均值的士2%。

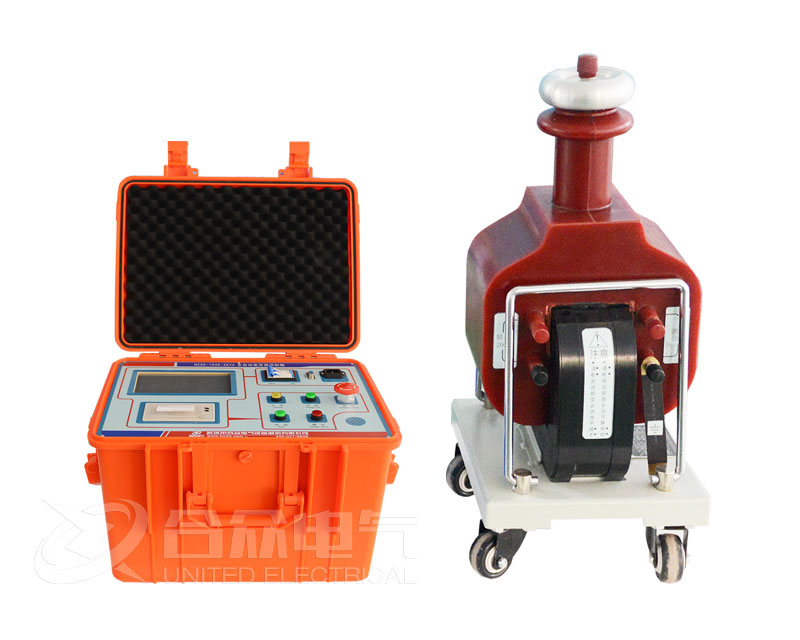

工頻耐壓試驗

電抗值測定方法按JB/T 5346 的規定。

工頻耐壓試驗方法按JB/T 501 的規定，試驗時應在下列各部位間施加電壓：

a)單相電抗器：繞組對地；

b)三相電抗器：A、BC 三相繞組對地;B 相組對 A、C 繞相間(對于六個管)。1min 工頻耐壓試驗電壓(干方均根值)。

試驗過程中，如果電壓不突然下降、電流指示不擺動、沒有放電聲，則認為試驗合格；如果有輕微放電聲，在重復試驗中消失，也視為試驗合格，如果有較大的放電聲，在重復試驗中消失，需要吊心檢查《對鐵心電抗器)，尋找放電部位，然后采取必要措施，根據放電部位決定是否復試。

繞組間絕緣試驗

按JB/T 5346的規定繞組間絕緣試驗電壓為短時電流試驗時繞組兩端電壓或合閘涌流試驗時繞組兩端電壓的兩倍，且取其中較大的值；試驗通常按 GB 1094.3 的要求進行。對于式空心電抗器也可以用脈沖振蕩試驗方法，試驗電壓峰值為工頻耐受電壓值，戶外產品的試驗電壓值應增大 1/3對于六個套管產品的試驗方法可采用在試品每相繞組的兩端子之間直接施壓法。如果本試驗對被試品造成不切實際熱效應，或者試驗要求的容量和電壓超出了試驗設備的能力，可以用雷電沖擊試驗或等效試驗方法代替。

變壓器油試驗

油漫式鐵心電抗器的變壓器油的試驗方法按 JB/T 501 的規定密封性能試驗。

油浸式鐵心電抗器的油箱密封性能試驗應在裝配完畢的產品上進行，試驗方法按 JBT 501的規定可采用下列方法之一：

a)靜油柱法.

b)氣壓法。

油箱密封性能試驗的施加壓力、持續時間及合格判斷按JB/T5346的規定。
