絕緣電阻測試應符合下列要求

《規程》規定對35KV及以下的避雷器，用2500V兆歐表測量，測量的絕緣電阻值不應低于1000MΩ；

35kv以上不低于2500MΩ；底座絕緣電阻不低于5MΩ；

所測絕緣電阻與出廠、交接實驗值、歷次實驗值比較，不得有明顯降低或較大偏差。

試驗周期：

交接時或大修后

發電廠、變電所避雷器每年雷雨季前；

必要時。

試驗范圍中：

避雷器本體絕緣電阻；底座絕緣電阻。

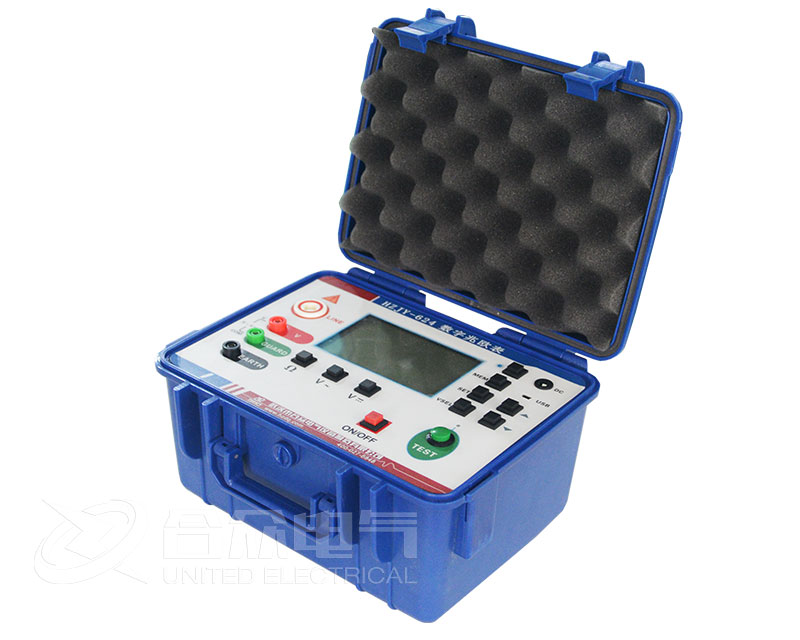

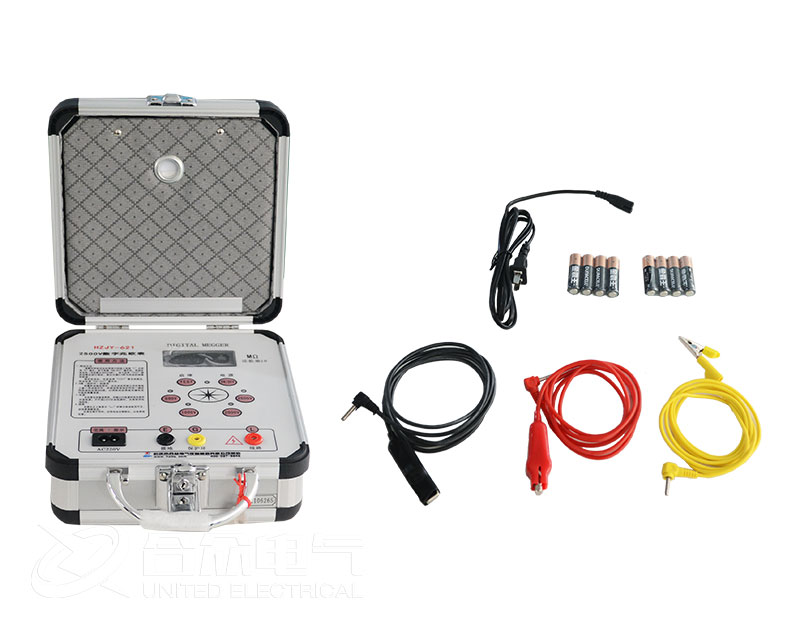

絕緣電阻測試儀器：

數字兆歐表。

測試步驟

斷開被試品的電源，拆除或斷開對外的一切連線將被試品接地放電。用干燥清潔柔軟的布擦拭被試品外絕緣表面的臟污。

兆歐表上的接線端子“E”接被試品的接地端，“L”接高壓端，'G”接屏蔽端;將屏蔽線和絕緣屏蔽棒連接。

接通兆歐表電源，等待60S后讀取絕緣電阻值，讀取完畢后斷開電源，對被試品接地放電，拆除接線，實驗完畢。

試驗注意事項

被試品可靠接地。

當按下“測試內容”鍵接通高壓后，不要觸及L端金屬部分，以防高壓電擊傷人。

連接線需架空進行。
