試驗前的準備工作

制定試驗計劃;根據試品的容量、電壓等級、絕緣結構確定試驗項目和試驗標準,選擇試驗設備。

布置試驗場地，對正常試驗必須有明確的接線圖，非典型試驗必須有單獨的接線圖和試驗方案。

試驗接線后需經第二人按結線圖或方案執行復查，以保證接線正確。

試驗前應檢查工作電源及接地是否可靠,并對試驗儀器進行開機預熱。

試驗方法

輔助和控制回路絕緣電阻及交流耐壓

可使用兆歐表測量SF6斷路器輔助和控制回路絕緣電阻。輔助和控制回路絕緣電阻應不小于1MΩ；交流耐壓試驗前后絕緣電阻值不應降低。

導電回路電阻

將SF6斷路器合閘，將到點回路測試儀試驗線接至斷路器一次線端上注意電壓線在內測，電流線在外側。讀取測量數據，應與出廠數據相符。

合、分閘時間及同期性以及合閘電阻預投入時間

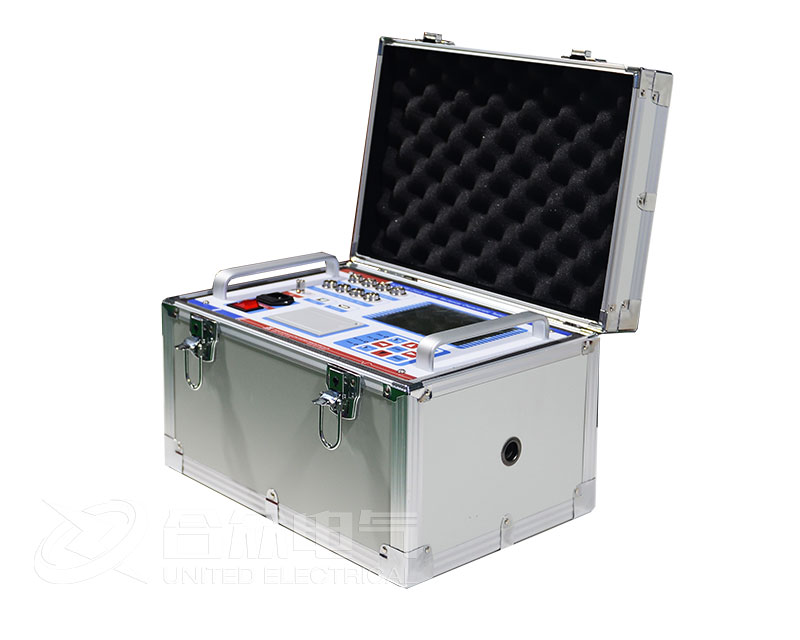

將斷路器特性測試儀的合、分閘控制線分別接入斷路器二次控制線中，用試驗接線將斷路器一次各斷口的引線接入測試儀的時間通道。

將可調直流電源調至額定操作電壓，通過控制斷路器特性測試儀在額定操作電壓及額定機構壓力下對SF6斷路器進行分、合操作，即得出各相分合時間。三相合閘時間中的最大值與最小值之差即為合閘不同期;三相分閘時間中的最大值與最小值之差即為分閘不同期。

如果SF6斷路器每相有多個斷口，則應同時測量各個斷口的分、合閘時間，并得出同相各斷口的不同期。

如果斷路器帶有合閘電阻，則應測試合閘電阻的預先投入時間。試驗測量結果應滿足斷路器出廠技術要求。除出廠要求外，斷路器的分、合閘同期性還應滿足以下要求：

相間合閘不同期不大于 5ms;

相間分閘不同期不大于 3ms;

同相各斷口合閘不同期不大于 3ms;

同相各斷口分閘不同期不大于 2ms;
