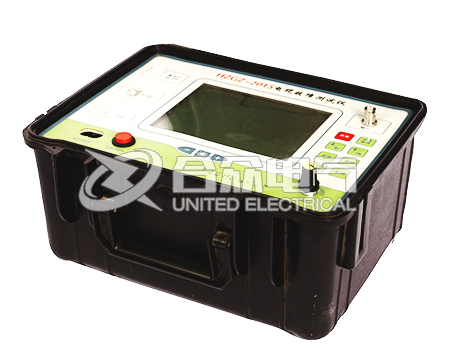

合眾電氣研發中心依據工作經驗研發的HZGZ-712電纜故障測試儀由傳感器和顯示器兩部分組成，傳感器負責探測電纜通過的電流，顯示器負責對傳感器傳送來的電流信息進行判斷及做出故障指示動作。正常情況下，故障指示器不動作，故障指示燈不亮。當通過電纜的電流達到故障指示器設定的故障電流值，顯示器會對由傳感器傳來的電流進行判斷，如果過電流持續不到100~200ms，則此電流可能是電機起動等因素引起的瞬間起動過電流，不是故障電纜，因策顯示器不動作。如果過電流持續超過100~200ms，則判斷為故障電流，顯示器動作，指示燈閃爍顯示。顯示器動作后再作一次判斷，如果2s內電纜電流已恢復正常，說明上級開關重合閘成功，故障點已被排除，恢復正常供電狀態，顯示器回復初始狀態，指示燈熄滅。如果2s內電纜電流消失，說明故障已引發上級開關跳閘而導致電纜失壓，則確定為故障，顯示器保持動作，指示燈繼續閃爍，直到達到預設的時間限制或收到人工手動復位為止。HZGZ-712電纜故障測試儀因安裝方便靈活的特別被廣泛安裝在架空線、電力電纜配電線路上、箱式變、環網柜、分支箱中，它能夠迅速指明故障線路和故障點，減小停電面積，縮短故障排除和查找時間。準確指示瞬間故障，不僅利于排除供電隱患；為查找隱蔽永久性故障點提供了技術手段，避免傳統多次拉路合閘巡線給電力設備帶來的影響，同時也減輕了巡線人員勞動強度，提高售電量和供電可靠性。

HZGZ-712電纜故障測試儀主要包括檢測電路、邏輯分析電路、信號觸發電路、通信傳輸電路、電源電路等你模塊，通過將檢測到的上電、斷電、接地、短路等信號通過無線射頻方式傳送到信號傳輸終端，最后驅動故障指示器的顯示部分。

電纜故障分析

對于短路故障，電纜故障指示器利用線路出線故障時電出現正突變以及線路停電的原理來檢測故障。借助電磁感應法檢測線路中通過的電流突變量和持續時間確定故障。通過檢測電流突變量，能夠減小誤動作的概率，可以有效的避免出于線路繼電保護在裝置整定值改動或者是電力負荷突然增加而造成的故障指示器誤動作。因此故障指示器短路故障的判定依據為：

1.線路中通過的電流值突然升高。當線路出現短路故障時，導線中通過的電流值會突然增大，該在值得大小與電纜的長度、型號、敷設方式、環境溫濕度等因素有關。

2.線路中的電流等于零。當電纜線路出現短路故障時，變電站線路出口保護動作，開關跳閘后線路停電，線路中的電流為零。

3.突變電流持續時間。為了提高故障指示器的動作準確性，需要和變電站的繼電保護裝置相配合，確定一個突變電流時間寬度。

以上述三個依據同時滿足的條件下，故障指示器就判斷電纜線路出現了短路故障。對于接地故障，故障指示器利用小電流接地系統單相接地選線的原理來檢測故障，具體包括半波法、5次諧波法、電容電流脈沖幅值法、零序電波檢測法、可變負荷法等。故障指示器接地故障的依據為：

1、電壓值突然下降。當電纜線路發生單相接地故障時，故障鉗的對地電壓會突然下降。由于受接地點接地電阻的影響，對應的電壓值不一定都下降為零。另外在系統的負荷增加時，電壓值也會出現降低的現象。為了鑒別因系統負荷升高而引起電壓值下降的假接地現象，又不誤判因非金屬性接地引起的真接地現象，一般選取一個合適的接地點啊降百分數。

2、較大的接地電流。當線路出現單相接地故障時，故障點會流過較大的接地電流。其大小為系統正常運行時單相對地電容電流值得3倍。接地電流和大小與網絡結構、系統電壓和頻率、電纜線路長度和型號等因素有關。

3、5次諧波電流值突然增大。當線路出現單相接地故障時，系統會產生電弧并誘發高次諧波。出于3此諧波的含量較小，一般采用5此寫不怕電流進行分析。

4、接地持續時間。為了區別瞬間接地故障，指示器必須檢測連續接地時間。

5、對接地瞬間的電容電流首半波和電壓首半波進行分析比較。當接地瞬間的電容電流首半波和電壓首半波的相位一致時，判斷電纜線路發生了單相接地故障。

電纜故障指示器安裝

在安裝HZGZ-712電纜故障測試儀時，短路傳感器必須安裝在電纜的單相分支上，并進行緊固，防止滑動造成滑落。指示器應便于觀察，不能傾斜。在架空電纜線路混合系統，故障指示器應安裝在桿塔的電源側，而不要安裝在桿塔的負荷側，以便桿塔上的設備發生故障時，該指示器也可以準確指示。安裝接地傳感器時，應將電纜的三根導線包圍起來，電纜的接地線必須回穿傳感器并緊固，防止滑動造成滑落。此外，電纜故障指示器安裝時必須裝設于電纜屏蔽層接地內側，防止電纜發生單相絕緣擊穿通過屏蔽層接地時，故障指示器不能夠正確動作。
